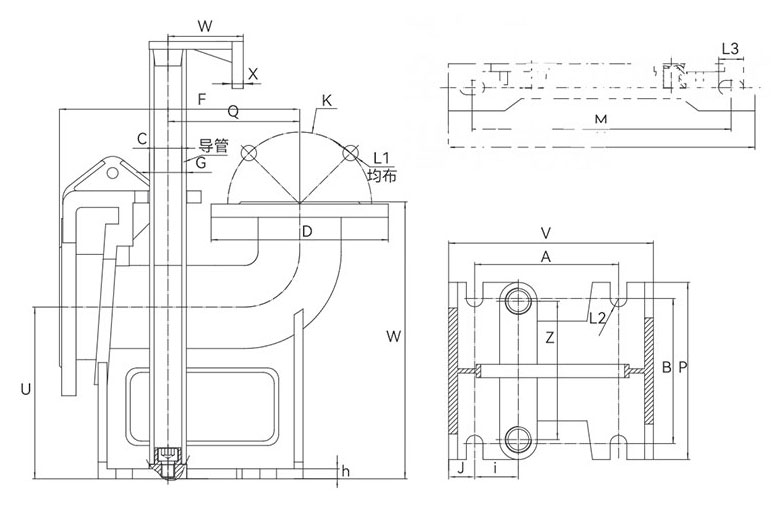

| 型號 | 法蘭外徑 | 法蘭中心外徑 | 螺栓孔徑 | 固定耦合螺栓孔距 底座寬度 |
底座長度 | 底座寬度 | 前支撐到孔 | 導管到孔 | 底座孔 | 導管內徑 | 尺寸外徑 | 耦合高度 | 中心長度 | 中心高度 | 導管到出口 | 底座厚度 | 支架安裝孔距 | 支架安裝孔 | 導管中心距 | 支架導管定位 | 支架厚度 | 支架總長 | |
| D | K | L1 | A | B | V | P | J | i | L2 | C | G | E | F | U | Q | h | M | L3 | Z | W | X | Y | |
| GAK-50 | 140 | 110 | 4-Φ14 | 113 | 115 | 160 | 128 | 22.5 | 30.5 | R7.5 | 25 | 34 | 199 | 190 | 119 | 107 | 9 | 218 | R6.5 | 97 | 53 | 9 | 265 |
| GAK-65 | 163 | 130 | 4-Φ14 | 130 | 133 | 187 | 160 | 28 | 36 | R7.5 | 25 | 34 | 248 | 227 | 153 | 130 | 9 | 235 | R7 | 123 | 56 | 9 | 277 |
| GAK-80 | 190 | 150 | 4-Φ18 | 160 | 155 | 224 | 188 | 31.5 | 48.5 | R9 | 42 | 47 | 275 | 255 | 170 | 144 | 10 | 268 | R7 | 145 | 78 | 10 | 314 |
| GAK-100 | 205 | 170 | 4-Φ18 | 194 | 159 | 262 | 198 | 33 | 54 | R10 | 42 | 47 | 330 | 295 | 200 | 167 | 10 | 307 | R7.5 | 160 | 91 | 10 | 357 |
| GAK-150 | 265 | 225 | 8-Φ18 | 240 | 220 | 215 | 262 | 37.5 | 37.5 | R10 | 42 | 47 | 415 | 360 | 260 | 240 | 26 | 307 | R7.5 | 160 | 91 | 10 | 357 |
| GAK-200 | 320 | 280 | 8-Φ18 | 285 | 275 | 370 | 360 | 42.5 | 87.5 | R10 | 42 | 47 | 515 | 425 | 310 | 240 | 26 | 350 | R7.5 | 210 | 90 | 10 | 400 |
