BWQ(D)
全不銹鋼隔爆型污水電泵

產品概述 :

BWQ系列隔爆型污水污物潛水電泵為我公司最新一代防爆水泵產品；該系列產品按照GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“D”；さ納璞浮返囊，制成隔爆型，并參照Q/SR 01-2021《隔爆型污水污物潛水電泵》標準制造。

防爆標志為：EX D IIB T4 GB。適用于含有II類A、B級T1~ T4組（EX D IIA T4 GB、EX D IIB T4 GB）可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所內使用，用于抽排含一定固體雜質的污水（或類似液體）的隔爆型污水污物潛水電泵（以下簡稱防爆電泵）。

使用條件:

防爆電泵在下述條件下應能連續、正常運轉：
1. 電源為單相或三相交流、額定頻率50Hz、額定電壓220V、380V、660V、1140V，電壓波
動不超過額定值的-15%～10%。
2. 含爆炸性氣體的環境中(1區和2區), ⅡA、ⅡB類T1～T4組環境中；
3. 使用地點的海拔應不超過1000m；
4. 防爆電泵潛入水中的深度以葉輪中心為基準，不應超過5m，且應保證電機全部沒入水中；
5. 銀河國際Galaxy介質的溫度不應超過40℃；
6. 泵抽送介質的PH值在4~10范圍內；
7. 銀河國際Galaxy介質的固體物質的體積比在2%以下，其所含固體物最大顆粒應符合表1的規定；銀河國際Galaxy
介質的密度應不超過1200kg/m3。

產品特點：

水泵全精鑄外殼
電機采用高溫線、F級絕緣等級，耐高溫≤100°
轉子軸全部采用摩擦焊接工藝316接軸

關于銀河國際Galaxy

技術參數

曲線圖

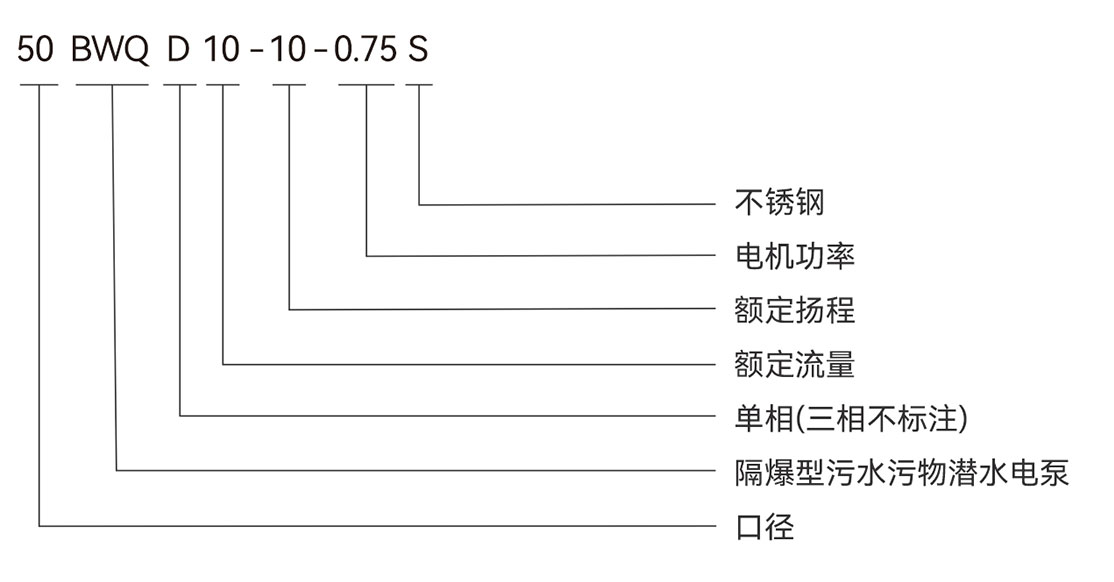

型號說明

序號	型號	額定流量 (m³/h)	額定揚程 (m)	額定功率 (kW)	電壓 (V)	口徑 (mm)	轉速 (r/min)	最大通過顆粒 (mm)
序號	型號	額定流量 (m³/h)	額定揚程 (m)	額定功率 (kW)	電壓 (V)	口徑 (mm)	轉速 (r/min)	最大通過顆粒 (mm)
1	50BWQD10-10-0.75S	10	10	0.75	220/380	50	3000	20
2	65BWQD15-6-0.75S	15	6	0.75	220/380	65	3000	25
3	50BWQD15-10-1.1S	15	10	1.1	220/380	50	3000	20
4	65BWQD20-6-1.1S	20	6	1.1	220/380	65	3000	25
5	50BWQD15-15-1.5S	15	15	1.5	220/380	80	3000	20
6	65BWQD25-7-1.5S	25	7	1.5	220/380	65	3000	25
7	50BWQD15-20-2.2S	15	20	2.2	220/380	50	3000	20
8	65BWQD25-15-2.2S	25	15	2.2	220/380	65	3000	25
9	80BWQD40-9-2.2S	40	9	2.2	220/380	80	3000	25
10	100BWQD50-7-2.2S	50	7	2.2	220/380	100	3000	30
11	50BWQ15-25-3S	15	25	3	380	50	3000	20
12	65BWQ25-20-3S	25	20	3	380	65	3000	20
13	80BWQ40-15-3S	40	15	3	380	80	3000	25
14	100BWQ50-10-3S	50	10	0.75	380	100	3000	25
15	50BWQ15-32-4S	15	32	0.75	380	50	3000	20
16	65BWQ25-25-4S	25	25	0.75	380	65	3000	25
17	80BWQ40-18-4S	40	18	0.75	380	80	3000	30
18	100BWQ50-15-4S	50	15	1.1	380	100	3000	35
19	50BWQ20-32-5.5S	20	32	1.1	380	50	3000	20
20	65BWQ30-25-5.5S	30	25	1.1	380	65	3000	25
21	80BWQ50-18-5.5S	50	18	1.1	380	80	3000	30
22	100BWQ80-10-5.5S	80	10	1.5	380	100	3000	35
23	150BWQ100-7-5.5S	100	7	1.5	380	150	3000	45
24	50BWQ20-40-7.5S	20	40	1.5	380	50	3000	20
25	65BWQ30-32-7.5S	30	32	1.5	380	65	3000	25
26	80BWQ45-22-7.5S	45	22	2.2	380	80	3000	30
27	100BWQ80-15-7.5S	80	15	2.2	380	100	3000	35
28	150BWQ100-10-7.5S	100	10	2.2	380	150	3000	45
29	65WQ30-50-11S	30	50	2.2	380	65	3000	25
30	80WQ45-42-11S	45	42	2.2	380	80	3000	30
31	100WQ100-20-11S	100	20	2.2	380	100	3000	35
32	150WQ180-11-11S	30	11	2.2	380	150	3000	45
33	65BWQ30-60-15S	45	60	2.2	380	65	3000	25
34	80BWQ45-52-15S	100	52	3	380	80	3000	30
35	100BWQ100-25-15S	150	25	3	380	100	3000	35
36	150BWQ180-15-15S	180	15	3	380	150	3000	45
