WQ(D)-SJY
全不銹鋼自動攪勻潛水排污泵

產品概述 :

JYWQ系列全不銹鋼自動攪勻潛水排污泵是在變通型排污泵的基礎上采用自動攪拌裝置，該裝置隨電機軸旋轉產生極強的攪拌力，將污水池內的沉積物攪拌成懸沉浮物，吸入泵內排出，提高了泵的防堵、排污能力，一次性完成排水、清污、除淤，節約了運行成本，是具有明顯的先進性的實用性的環保產品。

產品用途 :

適用于建筑樓宇、醫院、住宅小區、市政工程、道路交通及施工、工廠排污、養殖、藥業、飲料、海水鹽水，一般腐蝕性介質中含有的固體顆粒、長纖維廢水、污水。

產品特點：

水泵全精鑄外殼
低轉速；耐用
標配出水口(DN200以上不配出水口)
轉子軸全部采用摩擦焊接工藝316接軸

使用條件:

1、以葉輪中心為準，潛入水下深度不得超過5m
2、銀河國際Galaxy介質溫度不高于60℃

關于銀河國際Galaxy

技術參數

曲線圖

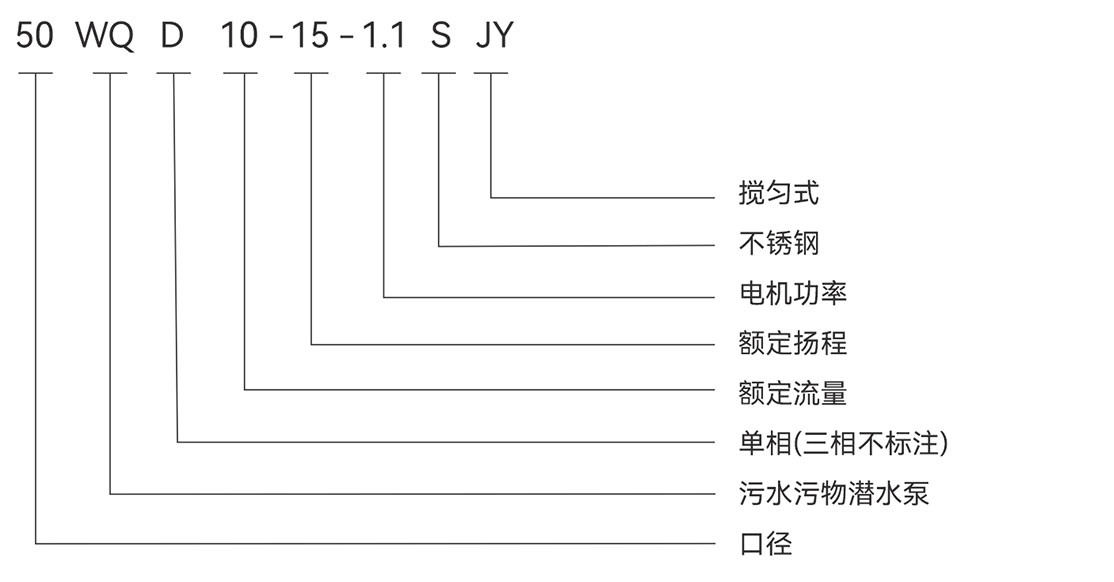

型號說明

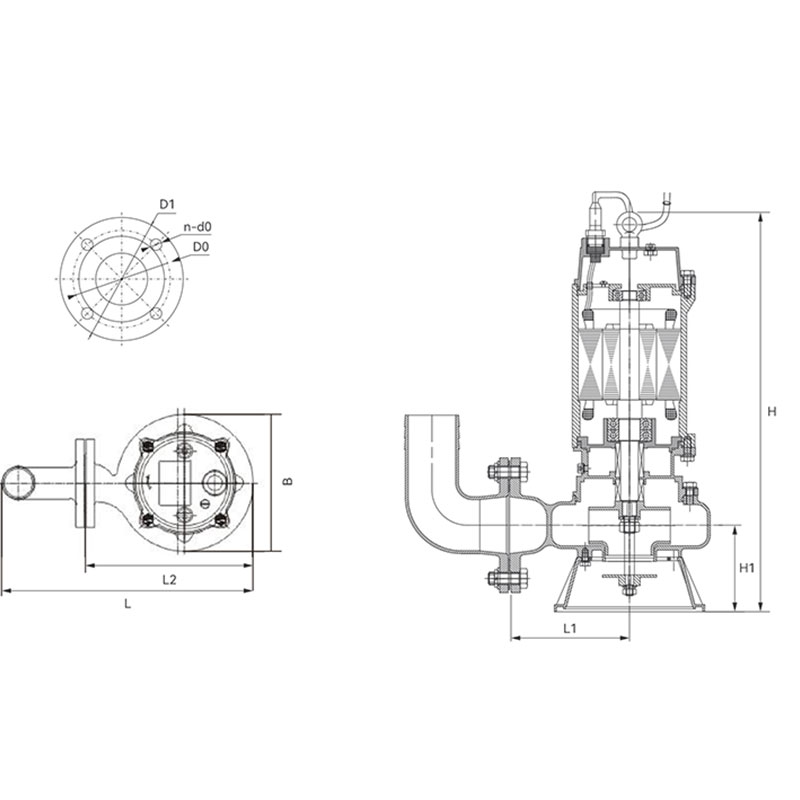

序號	型號	額定流量 (m³/h)	額定揚程 (m)	額定功率 (kW)	攪勻直徑 (mm)	電壓 (V)	口徑 (mm)	轉速 (r/min)	外形安裝尺寸						泵出口尺寸
序號	型號	額定流量 (m³/h)	額定揚程 (m)	額定功率 (kW)	攪勻直徑 (mm)	電壓 (V)	口徑 (mm)	轉速 (r/min)	L	L1	L2	B	H	H1	D	D0	n-d0	D1
1	50WQ(D)10-10-0.75SJY	10	10	0.75	1200	220/380	50	2860/2900	349	140	246	212	492	110	Φ50	Φ110	4-Φ14	Φ140
2	65WQ(D)15-6-0.75SJY	15	6	0.75	1200	220/380	65	2860/2900	353	140	246	212	492	110	Φ65	Φ130	4-Φ14	Φ160
3	50WQ(D)15-10-1.1SJY	15	10	1.1	1200	220/380	50	2860/2900	353	140	246	212	522	110	Φ50	Φ110	4-Φ14	Φ140
4	65WQ(D)25-7-1.1SJY	25	7	1.1	1200	220/380	65	2860/2900	353	140	246	212	522	110	Φ65	Φ130	4-Φ14	Φ160
5	50WQ(D)15-15-1.5SJY	15	15	1.5	1400	220/380	50	2860/2900	353	140	246	212	522	110	Φ50	Φ110	4-Φ14	Φ140
6	65WQ(D)25-10-1.5SJY	25	10	1.5	1400	220/380	65	2860/2900	353	140	246	212	522	110	Φ65	Φ130	4-Φ14	Φ160
7	80WQ(D)40-6-1.5SJY	40	6	1.5	1400	220/380	80	2860/2900	411	155	261	207	539	119	Φ76	Φ150	4-Φ17.5	Φ190
8	50WQ(D)15-20-2.2SJY	15	20	2.2	1400	220/380	50	2860/2900	369	158	266	217	558	118	Φ50	Φ110	4-Φ14	Φ140
9	65WQ(D)25-15-2.2SJY	25	15	2.2	1400	380	65	2900	385	161	267	220	557	119	Φ65	Φ130	4-Φ14	Φ160
10	80WQ(D)40-9-2.2SJY	40	9	2.2	1400	380	80	2900	431	169	283	228	564	122	Φ76	Φ150	4-Φ17.5	Φ190
11	100WQ(D)50-7-2.2SJY	50	7	2.2	1400	380	100	2900	480	180	302	244	579	129	Φ100	Φ170	4-Φ17.5	Φ210
12	50WQ15-25-3SJY	15	25	3	1400	380	50	2900	389	168	286	236	575	117	Φ50	Φ110	4-Φ14	Φ140
13	65WQ25-20-3SJY	25	20	3	1400	380	65	2900	406	169	288	238	580	119	Φ65	Φ130	4-Φ14	Φ160
14	80WQ40-15-3SJY	40	15	3	1400	380	80	2900	448	176	300	255	588	121	Φ76	Φ150	4-Φ17.5	Φ190
15	100WQ50-10-3SJY	50	10	3	1600	380	100	2900	502	191	324	265	605	129	Φ100	Φ170	4-Φ17.5	Φ210
16	50WQ15-32-4SJY	15	32	4	1600	380	50	2900	389	168	286	236	600	117	Φ50	Φ110	4-Φ14	Φ140
17	65WQ25-25-4SJY	25	25	4	1600	380	65	2900	406	169	288	238	605	119	Φ65	Φ130	4-Φ14	Φ160
18	80WQ40-18-4SJY	40	18	4	1800	380	80	2900	448	176	300	255	613	121	Φ76	Φ150	4-Φ17.5	Φ190
19	100WQ50-15-4SJY	50	15	4	1800	380	100	2900	502	191	324	266	630	129	Φ100	Φ170	4-Φ17.5	Φ210
20	50WQ20-32-5.5SJY	20	32	5.5	1800	380	50	2900	425	189	322	266	689	125	Φ50	Φ110	4-Φ14	Φ140
21	65WQ30-25-5.5SJY	30	25	5.5	1800	380	65	2900	440	189	322	284	691	126	Φ65	Φ130	4-Φ14	Φ160
22	80WQ50-18-5.5SJY	50	18	5.5	1800	380	80	2900	490	200	342	285	714	139	Φ76	Φ150	4-Φ17.5	Φ190
23	100WQ80-10-5.5SJY	80	10	5.5	2000	380	100	2900	528	202	350	295	722	141	Φ100	Φ170	4-Φ17.5	Φ210
24	150WQ100-7-5.5SJY	100	7	5.5	2000	380	150	2900	608	225	379	308	733	150	Φ150	Φ225	8-Φ17.5	Φ265
25	50WQ20-40-7.5SJY	20	40	7.5	2000	380	50	2900	437	189	334	289	722	158	Φ50	Φ110	4-Φ14	Φ140
26	65WQ30-32-7.5SJY	30	32	7.5	2000	380	65	2900	462	199	344	289	735	166	Φ65	Φ130	4-Φ14	Φ160
27	80WQ45-22-7.5SJY	45	22	7.5	2000	380	80	2900	493	200	345	289	747	172	Φ76	Φ150	4-Φ17.5	Φ190
28	100WQ80-15-7.5SJY	80	15	7.5	2000	380	100	2900	528	202	350	295	755	174	Φ100	Φ170	4-Φ17.5	Φ210
29	150WQ100-10-7.5SJY	100	10	7.5	2000	380	150	2900	608	225	379	308	772	183	Φ150	Φ225	8-Φ17.5	Φ265
30	65WQ30-50-11SJY	30	50	11	2000	380	65	2900	480	218	362	288	927	180	Φ65	Φ130	4-Φ14	Φ160
31	80WQ45-42-11SJY	45	42	11	2000	380	80	2900	512	220	364	288	933	186	Φ76	Φ150	4-Φ17.5	Φ190
32	100WQ100-20-11SJY	100	20	11	2000	380	100	2900	528	202	349	295	924	179	Φ100	Φ170	4-Φ17.5	Φ210
33	150WQ180-11-11SJY	180	11	11	2000	380	150	2900	608	224	379	308	935	183	Φ150	Φ225	8-Φ17.5	Φ265
34	200WQ250-7-11SJY	250	7	11	2000	380	200	2900	/	280	465	362	921	202	/	Φ208	8-Φ18	Φ320
35	65WQ30-60-15SJY	30	60	15	2000	380	65	2900	480	218	362	288	927	180	Φ65	Φ130	4-Φ14	Φ160
36	80WQ45-52-15SJY	45	52	15	2000	380	80	2900	512	220	364	288	933	186	Φ76	Φ150	4-Φ17.5	Φ190
37	100WQ100-25-15SJY	100	25	15	2000	380	100	2900	528	202	349	295	924	179	Φ100	Φ170	4-Φ17.5	Φ210
38	150WQ180-15-15SJY	180	15	15	2000	380	150	2900	608	224	379	308	935	183	Φ150	Φ225	8-Φ17.5	Φ265
39	200WQ250-11-15SJY	250	11	15	2000	380	200	2900	/	280	465	362	921	202	/	Φ208	8-Φ18	Φ320
40	80WQ60-50-18.5SJY	60	50	18.5	2000	380	80	2900	530	233	381	293	962	179	Φ76	Φ150	4-Φ17.5	Φ190
41	100WQ80-40-18.5SJY	80	40	18.5	2000	380	100	2900	615	259	435	345	977	180	Φ100	Φ170	4-Φ17.5	Φ210
42	150WQ100-36-18.5SJY	100	36	18.5	2000	380	150	2900	698	281	467	365	992	191	Φ150	Φ225	8-Φ17.5	Φ265
43	200WQ180-18-18.5SJY	180	18	18.5	2000	380	200	2900	/	301	503	391	1023	207	/	Φ280	8-Φ18	Φ320
44	80WQ60-55-22SJY	60	55	22	2000	380	80	2900	530	233	381	293	962	179	Φ76	Φ150	4-Φ17.5	Φ190
45	100WQ80-45-22SJY	80	45	22	2000	380	100	2900	615	259	435	345	977	180	Φ100	Φ170	4-Φ17.5	Φ210
46	150WQ100-40-22SJY	100	40	22	2000	380	150	2900	698	281	467	365	992	191	Φ150	Φ225	8-Φ17.5	Φ265
47	200WQ200-20-22SJY	200	20	22	2000	380	200	2900	/	301	503	391	1023	207	/	Φ280	8-Φ18	Φ320

四極電機技術參數4

序號	型號 Modle	額定流量 (m³/h)	額定揚程 (m)	額定功率 (kW)	電壓 (V)	口徑 (mm)	轉速 (r/min)	外形安裝尺寸						泵出口尺寸
序號	型號 Modle	額定流量 (m³/h)	額定揚程 (m)	額定功率 (kW)	電壓 (V)	口徑 (mm)	轉速 (r/min)	L	L1	L2	B	H	H1	D	D0	n-d0	D1
1	100WQ100-20-11S	100	20	11	380	100	1450	798	359	620	521	1008	208	Φ100	Φ170	4-Φ17.5	Φ210
2	150WQ180-11-11S	180	11	11	380	150	1450	795	325	566	485	1017	212	Φ150	Φ225	4-Φ17.5	Φ265
3	200WQ250-7-11S	250	7	11	380	200	1450	/	323	558	470	1037	222	Φ200	Φ280	4-Φ18.5	Φ320
4	100WQ100-25-15S	100	25	15	380	100	1450	798	359	620	521	1008	208	Φ100	Φ170	4-Φ17.5	Φ210
5	150WQ180-15-15S	180	15	15	380	150	1450	795	325	566	485	1017	212	Φ150	Φ225	4-Φ17.5	Φ265
6	200WQ250-11-15S	250	11	15	380	200	1450	/	323	558	470	1037	222	Φ200	Φ280	4-Φ18.5	Φ320
7	100WQ100-30-18.5S	100	30	18.5	380	100	1450	800	359	620	521	1047	222	Φ100	Φ170	4-Φ17.5	Φ210
8	150WQ180-20-18.5S	180	20	18.5	380	150	1450	856	372	627	550	1030	208	Φ150	Φ225	4-Φ17.5	Φ265
9	200WQ250-15-18.5S	250	15	18.5	380	200	1450	/	395	670	521	1045	271	Φ200	Φ280	4-Φ18.5	Φ320
10	100WQ100-35-22S	100	35	22	380	100	1450	800	359	620	521	1047	222	Φ100	Φ170	4-Φ17.5	Φ210
11	150WQ180-25-22S	180	25	22	380	150	1450	856	372	627	550	1030	208	Φ150	Φ225	4-Φ17.5	Φ265
12	200WQ250-20-22S	250	20	22	380	200	1450	/	395	670	521	1045	225	Φ200	Φ280	4-Φ18.5	Φ320
13	100WQ120-45-30S	120	45	30	380	100	1450	/	/	/	/	/	/	Φ100	Φ170	4-Φ17.5	Φ210
14	150WQ180-30-30S	180	30	30	380	150	1450	/	/	/	/	/	/	Φ150	Φ225	4-Φ17.5	Φ265
15	200WQ250-22-30S	250	22	30	380	200	1450	/	/	/	/	/	/	Φ200	Φ280	4-Φ18.5	Φ320
16	250WQ600-9-30S	600	9	30	380	250	1450	/	/	/	/	/	/	Φ250	Φ335	12-Φ16	Φ375
17	150WQ180-37-37S	180	37	37	380	150	1450	855	372	630	550	1290	175	Φ150	Φ225	4-Φ17.5	Φ265
18	200WQ350-25-37S	350	25	37	380	200	1450	/	395	630	525	1310	185	Φ200	Φ280	4-Φ18.5	Φ320
19	250WQ600-12-37S	600	12	37	380	250	1450	/	410	710	600	1345	200	Φ250	Φ335	12Φ16	Φ375
20	300WQ800-9-37S	800	9	37	380	300	1450	/	460	789	670	1376	313	Φ300	Φ395	12-Φ20	Φ440
21	150WQ180-45-45S	180	45	45	380	150	1450	855	372	630	550	1290	175	Φ150	Φ225	4-Φ17.5	Φ265
22	200WQ400-25-45S	400	25	45	380	200	1450	/	395	670	525	1310	185	Φ200	Φ280	4-Φ18.5	Φ320
23	250WQ600-15-45S	600	15	45	380	250	1450	/	410	710	600	1345	200	Φ250	Φ335	12-Φ16	Φ375
24	300WQ800-12-45S	800	12	45	380	300	1450	/	460	789	670	1379	313	Φ300	Φ375	12-Φ20	Φ440
